DEHN DEHNcube YPV SCI Überspannungsableiter Typ 2 1MPP 1000V DC IP65
Produktdetails
Speziell für den Einsatz an PV-Wechselrichtern entwickelt, schützt der DEHNcube YPV SCI den DC-Eingang Ihrer Photovoltaikanlage vor Überspannungen durch Blitzeinwirkung oder Schaltvorgänge.
• Patentiertes SCI-Prinzip (kombinierte Abtrenn- und Kurzschließvorrichtung) — sichere elektrische Trennung in jedem Schutzpfad ohne Brandrisiko durch Folgeströme
• Kein separates Installationsgehäuse nötig — das integrierte IP65-Gehäuse spart Platz, Zeit und Kosten bei der Montage im Außenbereich
• Schnelle Statuskontrolle vor Ort durch grüne/rote Funktions- und Defektanzeige — kein Messgerät erforderlich
• Energetisch koordinierte Schutzwirkung (Typ 2 + Typ 3) bis 10 m Leitungslänge zum Endgerät — optimale Absicherung ohne zusätzlichen Feinschutz
Der DEHNcube YPV SCI eignet sich ideal für Ein- und Mehrfamilienhäuser sowie gewerbliche PV-Anlagen mit einem MPP-Tracker. Dank Direktmontage und anschlussfertigem Aufbau ist der Ableiter schnell installiert — auch nachträglich in bestehende Anlagen integrierbar. Der Einsatz entspricht den Anforderungen der DIN IEC 60364-7-712 für Photovoltaik-Versorgungssysteme.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Direktmontage |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 6 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 6 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP65 |
| Modell | DCU YPV SCI 1000 1M |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Schutzpegel bei 5 kA | ≤ 3.5 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -35 ... +80 |
| Min. Anschlussquerschnitt | 2.5 |
| Anzahl der Ports | 1 |
| Anzahl Kabeleinführungen | 3x Ø3–7 mm |

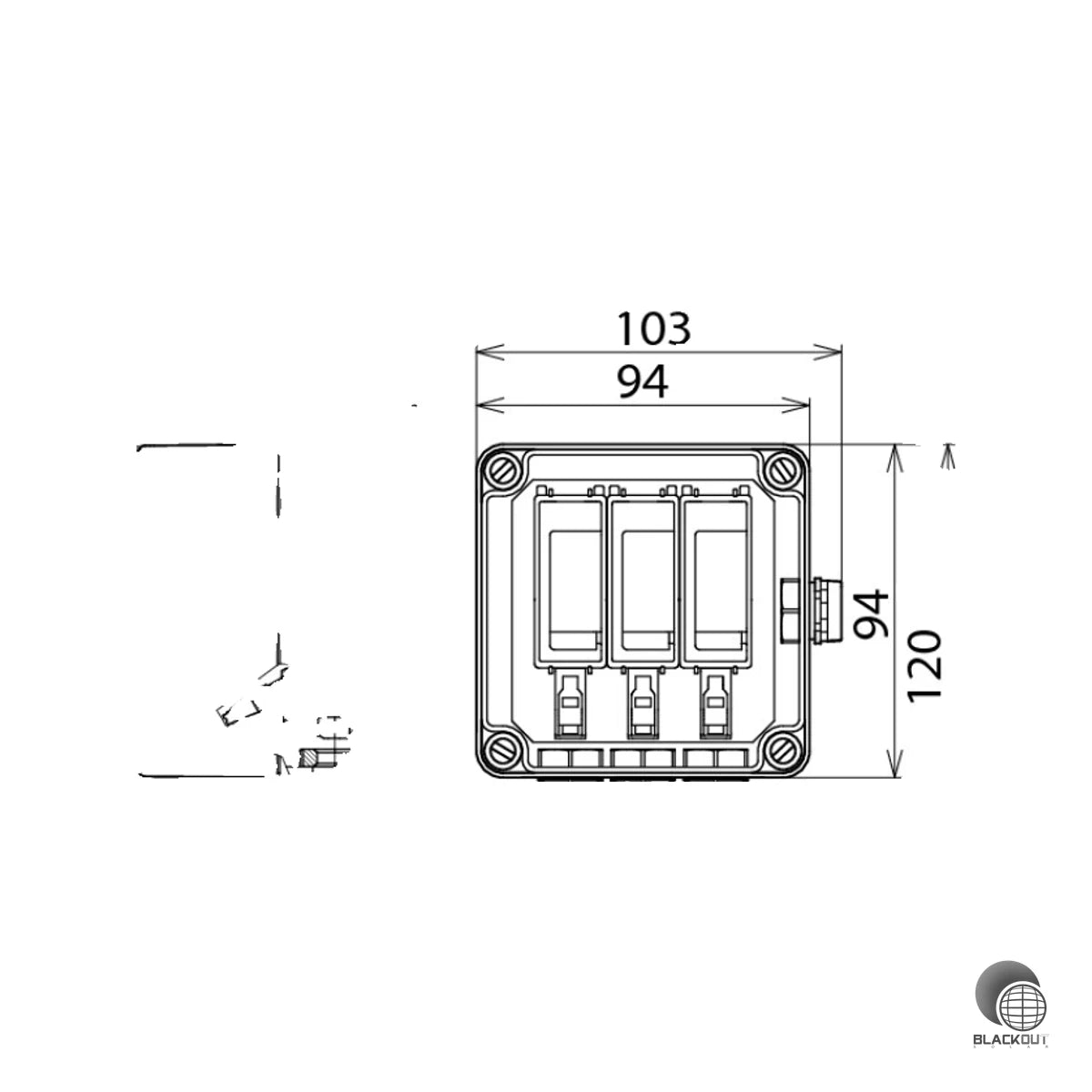

| Gehäuseabmessungen (B x H x T) | 94 x 94 x 81 |
| Gehäusefarbe | grau |
| Deckelausführung | Klarsichtdeckel mit Produktkennzeichnung |
| Druckausgleichselement | vorhanden |
| Einbauort | Außen |
| Norm | EN 61643-31 / IEC 61643-31 Typ 2 / Class II; EN 50539-11 Typ 2 |
| Zulassungen | KEMA |
| Gewicht | 0.426 |
| Artikelnummer | BS-001144 |
| EAN / GTIN | 4013364155046 |
