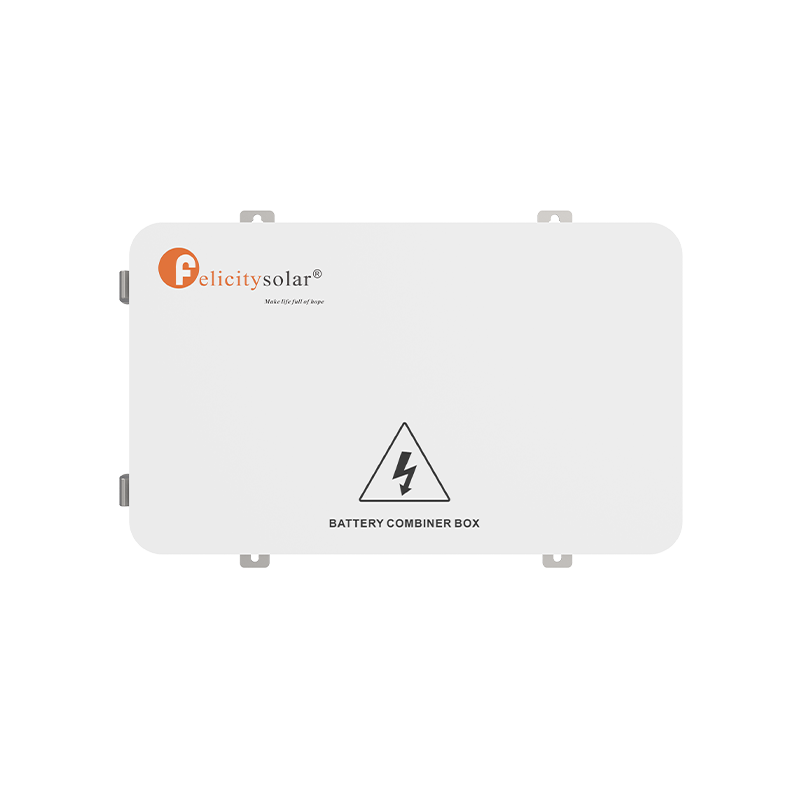

FelicityESS BTCB0606-200 – Battery Combiner Box 6-in / 6-out 200 A

Leistungsstarke Batterie-Kombinerbox für große Energiespeichersysteme

Die FelicityESS BTCB0606-200 Battery Combiner Box ist eine leistungsstarke Lösung zur zentralen Zusammenführung mehrerer Batteriestränge in modernen Niedervolt-Energiespeichersystemen.

Mit bis zu 6 Eingangspfaden ermöglicht die BTCB0606-200 eine übersichtliche und strukturierte Verbindung mehrerer Batterieeinheiten. Die Auslegung auf 200 A Nennstrom pro Zweig macht die Combiner Box besonders für leistungsstarke Speicherlösungen mit hohen Lade- und Entladeströmen geeignet.

Die BTCB0606-200 wurde speziell für den Einsatz in Hybrid- und Off-Grid-Energiespeichersystemen entwickelt und unterstützt eine saubere, übersichtliche und effiziente Batterieverkabelung.

Ihre Vorteile auf einen Blick

• FelicityESS BTCB0606-200
• Battery Combiner Box für Batteriespeicher
• Bis zu 6 Batterie-Eingangspfade
• 200 A Nennstrom pro Zweig
• Für leistungsstarke Niedervolt-Speichersysteme
• Robustes Metallgehäuse
• IP21 Schutzart
• Betriebstemperatur -10 °C bis +50 °C
• Für Hybrid- und Off-Grid-Systeme geeignet
• Saubere und übersichtliche Batterieverkabelung
• Hohe Strombelastbarkeit
• Kompakte Bauweise
• Professionelle Lösung für größere Speichersysteme

6 Batteriepfade zentral zusammenführen

Bei größeren Batteriespeichern werden häufig mehrere Batterieeinheiten parallel betrieben. Die BTCB0606-200 dient dabei als zentrale Schnittstelle zur Zusammenführung von bis zu 6 Batterie-Eingangspfaden.

Dadurch können mehrere Batteriestränge strukturiert an einem zentralen Punkt zusammengeführt werden. Dies sorgt für eine deutlich übersichtlichere Installation und erleichtert die Planung und Wartung der Batterieverkabelung.

Die Herstellerunterlagen bestätigen für die BTCB0606-200 maximal 6 Eingangspfade und einen Zweig-Nennstrom von 200 A.

Für leistungsstarke Batteriespeicher

Mit einer Auslegung von 200 A pro Zweig eignet sich die BTCB0606-200 insbesondere für größere Batteriesysteme, bei denen hohe Lade- und Entladeströme auftreten können.

Die Combiner Box unterstützt dabei eine strukturierte Energieverteilung und ermöglicht die zentrale Zusammenführung mehrerer Batteriepfade.

Ideal für:

• große PV-Speicheranlagen
• leistungsstarke Niedervolt-Batteriesysteme
• Hybrid-Wechselrichter
• Off-Grid-Systeme
• mehrere parallel geschaltete Batterieeinheiten
• private Großspeicher
• gewerbliche Energiespeicher
• autarke Energieversorgung

FelicityESS beschreibt die BTCB0606-200 ausdrücklich als Battery Combiner Box für die effiziente Zusammenführung mehrerer Batteriestränge in Hybrid- und Off-Grid-Systemen.

Übersichtliche und professionelle Verkabelung

Eine saubere DC-Verkabelung ist bei leistungsstarken Batteriespeichern besonders wichtig.

Die BTCB0606-200 ermöglicht die zentrale Bündelung mehrerer Batteriepfade und trägt dadurch zu einer strukturierten Installation bei.

Vorteile der zentralen Zusammenführung:

• weniger unübersichtliche Einzelverkabelungen
• zentrale Verbindung mehrerer Batteriestränge
• übersichtlicher Aufbau des Speichersystems
• erleichterte Wartung
• professionelle Installation
• geeignet für hohe Ströme

FelicityESS hebt insbesondere die komfortable Verdrahtung, die erhöhte Durchflusskapazität und die Fähigkeit zur Verarbeitung höherer Ströme als Produktvorteile hervor.

Robustes Metallgehäuse

Die BTCB0606-200 verfügt über ein robustes Metall-Chassis, das für den Einsatz in technischen Installationsumgebungen ausgelegt ist.

Die Konstruktion sorgt für eine stabile und langlebige Basis für die zentrale Batterieverkabelung.

Mit der Schutzart IP21 ist die Combiner Box für geeignete geschützte Installationsbereiche vorgesehen. Eine Installation im direkten Außenbereich bzw. ungeschützt gegenüber Witterung ist aufgrund der Schutzart nicht vorgesehen.

Für Hybrid- und Off-Grid-Systeme

Die FelicityESS BTCB0606-200 wurde für die Integration in leistungsstarke Hybrid- und Off-Grid-Systeme entwickelt.

Sie eignet sich beispielsweise für Systeme mit mehreren Batterieeinheiten und entsprechend hohen Lade- und Entladeströmen.

Typische Einsatzbereiche

Photovoltaikanlagen
Zur zentralen Zusammenführung mehrerer Batteriestränge eines PV-Speichers.

Hybrid-Systeme
Für Energiespeicher in Verbindung mit geeigneten Hybrid-Wechselrichtern.

Off-Grid-Systeme
Für autarke Solar- und Batteriespeichersysteme.

Gewerbliche Speicherlösungen
Für größere Energiespeicher mit mehreren parallel betriebenen Batteriepfaden.

Technische Daten

Eigenschaft	FelicityESS BTCB0606-200
Produktart	Battery Combiner Box
Modell	BTCB0606-200
Max. Anzahl Eingangspfade	6
Zweig-Nennstrom	200 A
Nennspannung Zweig	80 V*
Batterieschalter	Nicht vorhanden
Gehäusematerial	Metall-Chassis
Schutzart	IP21
Betriebstemperatur	-10 °C bis +50 °C
Abmessungen	ca. 592 × 392 × 218 mm
Nettogewicht	ca. 7,1 kg
Bruttogewicht	ca. 8,7 kg

* Die Herstellerunterlagen führen für die BTCB0606-Serie eine Zweig-Nennspannung von 80 V auf. Die konkrete Systemspannung und Kompatibilität müssen vor der Installation anhand der technischen Dokumentation des verwendeten Batteriesystems geprüft werden.

Abmessungen

Produktabmessungen:

592 × 392 × 218 mm

Die großzügigere Bauform gegenüber der BTCB0303-Serie bietet Platz für die Zusammenführung von bis zu sechs Batteriepfaden.

BTCB0606-200 vs. BTCB0303-200

Wenn mehrere Batterieeinheiten integriert werden sollen, bietet die BTCB0606-200 gegenüber der kleineren BTCB0303-200 mehr Anschlussmöglichkeiten.

Merkmal	BTCB0606-200	BTCB0303-200
Max. Eingangspfade	6	3
Zweig-Nennstrom	200 A	200 A
Gehäuse	Metall	Metall
Schutzart	IP21	IP21
Betriebstemperatur	-10 bis +50 °C	-10 bis +50 °C
Geeignet für	größere Speichersysteme	kleinere Speichersysteme

Die beiden Modelle unterscheiden sich somit insbesondere durch die Anzahl der verfügbaren Batteriepfade.

Wichtiger Hinweis zur Ausführung

Die BTCB0606-200 unterscheidet sich von der BTCB0606-120 unter anderem dadurch, dass die 200-A-Version laut FelicityESS ohne Batterieschalter/Breaker ausgeführt ist. Die 120-A-Variante ist dagegen mit einem PEBS-L Batterieschalter angegeben.

Bitte beachten Sie daher bei der Anlagenplanung die jeweiligen Vorgaben zur externen Absicherung und Trennung.

Installation und Sicherheit

Die BTCB0606-200 darf ausschließlich entsprechend den Vorgaben des Herstellers und den geltenden elektrotechnischen Vorschriften installiert und betrieben werden.

Arbeiten an Batteriespeichern können aufgrund der hohen möglichen Gleichströme erhebliche Gefahren darstellen. Die Installation, Inbetriebnahme und Wartung sollte daher ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen.

Vor der Installation müssen insbesondere folgende Punkte geprüft werden:

• Kompatibilität mit dem eingesetzten Batteriesystem
• zulässige Systemspannung
• maximal zulässiger Strom
• geeignete Kabelquerschnitte
• erforderliche externe Absicherung
• korrekte Polarität
• korrekte Parallelverschaltung der Batterieeinheiten
• Vorgaben des Wechselrichterherstellers
• Herstellerangaben von FelicityESS

Die tatsächliche Verschaltung ist immer anhand des für das konkrete System vorgesehenen Anschlussplans vorzunehmen.

Lieferumfang

1 × FelicityESS BTCB0606-200 Battery Combiner Box

Bitte beachten Sie, dass zusätzlich benötigtes Anschluss-, Absicherungs- oder Installationsmaterial abhängig von der jeweiligen Anlagenkonfiguration sein kann.

Produkt-Highlights

✔ FelicityESS BTCB0606-200
✔ Battery Combiner Box
✔ 6 Eingangswege
✔ 200 A Zweig-Nennstrom
✔ Für leistungsstarke Batteriespeicher
✔ Robustes Metall-Chassis
✔ Schutzart IP21
✔ Betriebstemperatur -10 °C bis +50 °C
✔ Für Hybrid- und Off-Grid-Systeme
✔ Strukturierte Batterieverkabelung
✔ Für mehrere parallel geschaltete Batteriestränge
✔ Kompakte und professionelle Bauweise

Fazit

Die FelicityESS BTCB0606-200 Battery Combiner Box ist eine leistungsstarke Lösung für größere Batteriespeichersysteme, bei denen mehrere Batterieeinheiten zentral zusammengeführt werden sollen.

Mit 6 Eingangspfaden und 200 A Zweig-Nennstrom bietet sie deutlich mehr Anschlussmöglichkeiten als die kleinere BTCB0303-200 und eignet sich dadurch besonders für umfangreichere Niedervolt-Speicheranlagen.

Das robuste Metallgehäuse, die IP21-Schutzart und der spezifizierte Temperaturbereich von -10 °C bis +50 °C ermöglichen eine zuverlässige Integration in geeignete technische Installationsbereiche.

Die ideale Ergänzung für größere FelcityESS-Batteriesysteme und leistungsstarke Hybrid- bzw. Off-Grid-Anlagen.
